Mollierův h-x diagram
on-line
Online Mollierův h-x diagram a psychrometrická kalkulačka: zakreslete stav vzduchu, odečtěte rosný bod, teplotu mokrého teploměru a entalpii a modelujte ohřev, chlazení i vlhčení — přímo v prohlížeči.
Zdarma bez registrace · Běží v prohlížeči, nic se neinstaluje
- Rosný bod, mokrý teploměr, entalpie a měrná vlhkost pro libovolný stav vzduchu
- Ohřev, chlazení nebo vlhčení nakreslené v diagramu s výsledkem
- Mollierův nebo Carrierův diagram, jednotky SI i I-P
Proč PsychroView místo Excelu nebo starých nástrojů?
Stará řešení
- ✗ Excel — žádná vizualizace, snadná chyba ve vzorci
- ✗ Desktop SW — instalace, licence, zastaralý UI
- ✗ Online kalkulačky — bez exportu, omezené funkce
PsychroView
- ✓ Interaktivní diagram přímo v prohlížeči
- ✓ Úplná sada propojených - řetězených procesů
- ✓ Vektorový PDF/DXF pro technickou zprávu

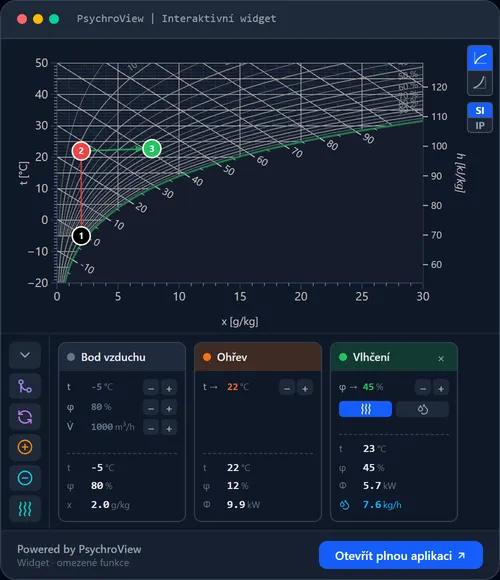

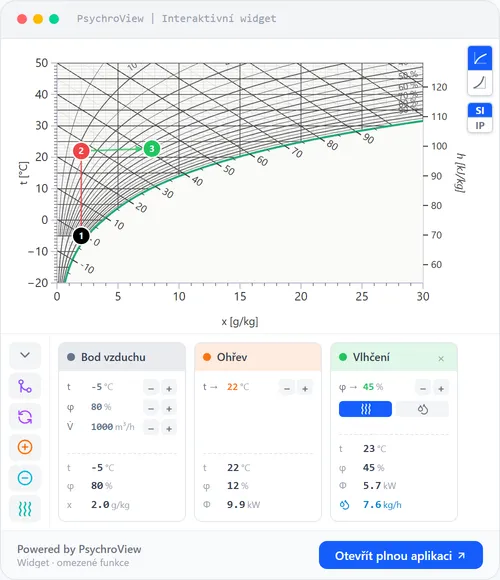

Podívejte se na appku v akci
Skutečné vzduchotechnické výpočty — otevřete je jedním klikem, zdarma a bez registrace.
Zimní provoz (ZZT, Ohřev, Vlhčení, Tepelná ztráta)
Vzorový pracovní soubor pro zimní provoz. První bod zastupuje zimní výpočtovou teplotu, následuje zpětné získávání tepla, dohřev, parní vlhčení a na závěr uplatnění tepelné ztráty místnosti.
Letní provozní režim se směšováním, chlazením, krytím tepelných a vlhkostních zisků
Vzorový projekt zobrazuje letní provoz od směšování venkovního a vnitřního vzduchu, podchlazení s odvlhčením, dohřev a krytí tepelného a vlhkostního zisku.
Nástroje pro psychrometrické výpočty a návrh VZT
Vše, co potřebujete pro psychrometrické výpočty úprav vzduchu ve vzduchotechnice.
Mollierův diagram
Interaktivní h-x diagram s izočárami, zoom, pan a tmavým režimem. Plné ovládání rozsahu a kroku osy.
Řetězení procesů
Ohřev, chlazení, vlhčení, ZZT a směšování v jednom průběžném výpočtu. Více sad procesů pro srovnání variant vedle sebe.
Export PDF, DXF a další
Rozsáhlé reporty s tabulkou výsledků a diagramem pro projektovou dokumentaci. Export do PDF, ale i DXF pro AutoCAD, Excel, Word, PowerPoint a webový HTML.
Cloudové uložení
Projekty se automaticky synchronizují do cloudu s maximálním zabezpečením. Přistupujte k nim z libovolného zařízení.
Sdílení odkazem
Vygenerujte read-only odkaz a sdílejte výsledky s kolegy nebo klientem bez nutnosti registrace.
Automatické výpočty
Aplikace iteruje přes procesy k dosažení cílového stavu — z požadavků na parametry vzduchu v kombinaci se zadáním tepelné zátěže, vlhkostní zátěže či tepelné ztráty.
Ruční posun bodů
Uchopte kterýkoli bod v diagramu myší a táhněte — navazující procesy i všechny výsledky se okamžitě přepočítají.
Vzorové projekty
Předpřipravené šablony projektů, na kterých můžete duplikací založit vlastní projekt.
Klimatická data
Poskytují vstupní hodnoty pro výpočty z volně dostupných databází. Možnost importu vlastních klimatických dat (JSON, CSV).
Psychrometrické kalkulačky: rosný bod, mokrý teploměr, entalpie a vlhkost
Zadejte teplotu a relativní vlhkost a výsledek dostanete hned — počítá ho stejné výpočetní jádro jako aplikace PsychroView.
Kalkulačka rosného bodu
Rosný bod z teploty a relativní vlhkosti, se vzorci a tabulkou.
Kalkulačka teploty mokrého teploměru
Teplota mokrého teploměru, její místo v h-x diagramu a způsob měření.
Kalkulačka entalpie vlhkého vzduchu
Měrná entalpie vlhkého vzduchu v kJ/kg s tabulkou a h-x diagramem.
Kalkulačka vlhkosti vzduchu
Měrná vlhkost, parciální tlak páry a rosný bod — všechny vzorce krok za krokem.
Výpočty ve shodě s odbornou literaturou a nadnárodním ASHRAE Fundamentals 2021
Psychrometrické výpočty vychází z odborné literatury a jsou implementovány ve shodě podle kapitoly 1 příručky ASHRAE Handbook – Fundamentals, včetně real-gas korekce (enhancement factor). Odchylky tlaku syté páry jsou do 0,02 %, měrné vlhkosti do 0,08 % a entalpie do 0,10 kJ/kg — hluboko pod přesností typických měřicích přístrojů.
✓ Podrobná technická dokumentace shody →Prázdné diagramy k tisku — zdarma
Třináct hotových listů: Mollierův h-x i Carrierův, SI i I-P, hladina moře i nadmořská výška. Vektorové PDF a SVG, bez registrace.
Časté dotazy
Je PsychroView zdarma? +
Ano, základní přístup k diagramu je zdarma bez registrace. Více funkcí získáte provedením registrace.
Jaká norma se používá pro výpočty? +
Výpočty jsou dle ASHRAE Fundamentals 2021, Chapter 1 (SI), rovnice Hyland-Wexler. Maximální odchylka tlaku syté páry je 0,041 %.
Mohu exportovat diagram do CAD? +
Ano, PsychroView podporuje export do DXF (AutoCAD), PDF (vektorový) a PNG v libovolném rozlišení.
Kolik procesů lze zakreslit? +
Počítat můžete začít i bez účtu. Bezplatný účet ukládá projekty a rozšiřuje limity anonymního režimu, takže je to praktická cesta, jak zřetězit procesy a sestavit celou úpravu vzduchu v jednom projektu.
Co je Mollierův h-x diagram? +
Mollierův h-x diagram graficky znázorňuje stavové veličiny vlhkého vzduchu — teplotu, měrnou vlhkost, entalpii a relativní vlhkost. Projektanti vzduchotechniky v něm zakreslují a dimenzují procesy úpravy vzduchu, jako je ohřev, chlazení, vlhčení a odvlhčování.
Jak číst Mollierův h-x diagram? +
Stav vzduchu leží v průsečíku izotermy s křivkou relativní vlhkosti. Měrnou vlhkost x odečtete na ose x, entalpii h na šikmých izoentalpách. Při konstantní měrné vlhkosti dojdete ke křivce nasycení (φ = 100 %) v rosném bodu; po izoentalpě ke křivce nasycení najdete teplotu mokrého teploměru. PsychroView tyto hodnoty ukáže pro každý zakreslený bod.
Umí PsychroView vypočítat rosný bod, teplotu mokrého teploměru a entalpii? +
Ano. Pro každý stavový bod PsychroView počítá rosný bod, teplotu mokrého teploměru, entalpii, měrnou vlhkost, relativní vlhkost, měrný objem a hustotu podle ASHRAE Fundamentals 2021. Pro rychlou jednotlivou odpověď slouží i kalkulačky rosného bodu, mokrého teploměru, entalpie a vlhkosti v článcích.
Kde stáhnu prázdný Mollierův diagram v PDF? +
Na stránce Ke stažení: prázdné Mollierovy h-x a Carrierovy diagramy jako vektorové PDF (A4 a A3), SVG nebo DXF, v jednotkách SI i I-P. Zdarma a bez registrace.
Začněte hned — zdarma
Žádná instalace. Otevřete aplikaci a začněte počítat.
