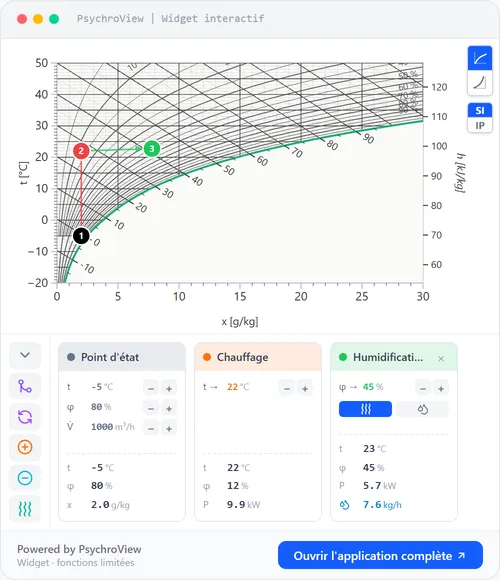

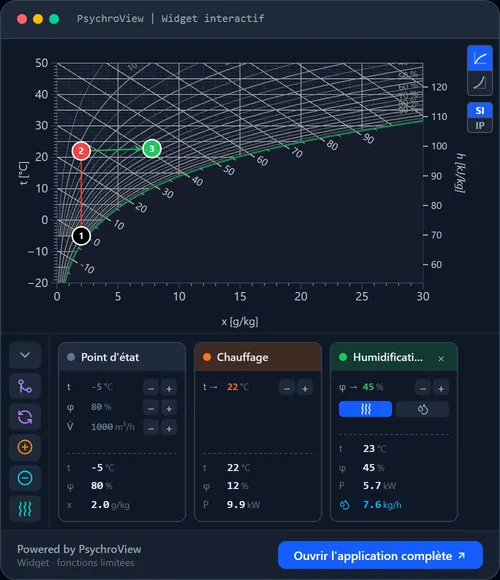

Le diagramme de l’air humide
interactif en ligne
Simulateur et calculateur en ligne : placez un point d’air, lisez la température de rosée, la température humide et l’enthalpie, et tracez chauffage, refroidissement et humidification — directement dans le navigateur.
Gratuit, sans inscription · Fonctionne dans le navigateur, rien à installer
- Température de rosée, température humide, enthalpie et humidité absolue pour tout état d’air
- Chauffage, refroidissement ou humidification tracés sur le diagramme avec leur résultat
- Diagramme de Mollier ou de Carrier, unités SI ou I-P
Pourquoi PsychroView plutôt qu’Excel ou un logiciel vieillissant ?
Anciennes solutions
- ✗ Tableurs Excel — aucune visualisation, formules sources d’erreurs
- ✗ Logiciel de bureau — installation, gestion de licences, interface datée
- ✗ Calculateurs en ligne basiques — un seul processus, aucun export
PsychroView
- ✓ Diagramme de l’air humide interactif, directement dans le navigateur
- ✓ Toute la cascade de traitement d’air en un seul calcul (13 processus)
- ✓ PDF vectoriel et DXF pour la note de calcul et la CAO
Découvrez l’application en situation
De vrais calculs de génie climatique — ouvrez-les en un clic, gratuitement et sans inscription.
Fonctionnement hivernal (récupération de chaleur, chauffage, humidification, déperditions)
Fichier de travail d’exemple pour le fonctionnement hivernal. Le premier point représente la température extérieure de base d’hiver ; suivent la récupération de chaleur, la postchauffe, l’humidification vapeur et enfin l’application des déperditions thermiques du local.
Fonctionnement estival avec mélange, refroidissement et compensation des apports de chaleur et d’humidité
Ce projet d’exemple présente le fonctionnement estival : mélange d’air extérieur et d’air repris, refroidissement avec déshumidification, postchauffe, puis compensation des apports de chaleur et d’humidité.
Des outils pour le dimensionnement des centrales de traitement d’air
Tout ce qu’il faut pour les calculs psychrométriques de traitement d’air.
Diagramme de l’air humide
Diagramme de Mollier h-x / Carrier interactif avec isolignes, zoom, déplacement et mode sombre. Contrôle total de la plage et du pas des axes.
Cascade de processus
Chauffage, refroidissement, humidification, récupération de chaleur et mélange en un calcul continu. Plusieurs jeux de processus pour comparer les variantes.
Export PDF, DXF et plus
Notes de calcul complètes avec tableau de résultats et diagramme pour le dossier technique. Export en PDF vectoriel, ainsi que DXF pour AutoCAD, Excel, Word, PowerPoint et HTML.
Stockage cloud
Vos projets sont synchronisés automatiquement et en toute sécurité dans le cloud. Accédez-y depuis n’importe quel appareil.
Partage par lien
Générez un lien en lecture seule et partagez vos résultats avec vos collègues ou vos clients — sans inscription.
Calcul automatique de l’état cible
PsychroView itère la cascade de processus jusqu’à l’état d’air visé — à partir des paramètres d’air requis combinés à la charge thermique, à la charge d’humidité ou aux déperditions.
Déplacement manuel des points
Saisissez n’importe quel point du diagramme et faites-le glisser : les processus en aval et tous les résultats se recalculent instantanément.
Projets d’exemple
Des modèles prêts à l’emploi, à dupliquer comme point de départ de votre propre projet.
Données climatiques
Valeurs de dimensionnement issues de bases de stations librement accessibles, directement dans l’application. Importez vos propres données climatiques (JSON, CSV).
Calculateurs d’air humide : point de rosée, température humide, enthalpie et teneur en eau
Saisissez la température et l’humidité relative pour obtenir le résultat aussitôt — calculé par le même moteur que l’application PsychroView.
Calculateur de point de rosée
Point de rosée à partir de la température et de l’humidité relative, avec formules et tableau.
Calculateur de température humide
Température humide (bulbe humide), sa place sur le diagramme et sa mesure.
Calculateur d’enthalpie de l’air humide
Enthalpie spécifique de l’air humide en kJ/kg, avec tableau et diagramme h-x.
Calcul de l’humidité de l’air
Teneur en eau, pression de vapeur et point de rosée — toutes les formules pas à pas.
Des calculs vérifiés selon ASHRAE Fundamentals 2021
Les calculs psychrométriques sont implémentés conformément au chapitre 1 du ASHRAE Handbook — Fundamentals (SI), correction de gaz réel (facteur d’amplification) incluse. Les écarts par rapport aux tables de référence ASHRAE restent inférieurs à 0,02 % pour la pression de saturation, 0,08 % pour l’humidité spécifique et 0,10 kJ/kg pour l’enthalpie — bien en deçà de la précision des appareils de mesure courants.
Consulter la documentation de conformité →Diagrammes vierges à imprimer — gratuits
Treize feuilles prêtes à l’emploi : Mollier h-x et Carrier, SI et I-P, niveau de la mer et altitude. PDF vectoriel et SVG, sans inscription.
Questions fréquentes
PsychroView est-il gratuit ? +
Oui. L’accès de base au diagramme est gratuit et sans inscription. Après inscription, des fonctions supplémentaires sont disponibles.
Selon quelle norme les calculs sont-ils effectués ? +
Les calculs suivent ASHRAE Fundamentals 2021, chapitre 1 (SI), avec les équations de Hyland-Wexler. L’écart maximal de la pression de vapeur saturante par rapport aux tables de référence est de 0,041 %.
Comment exporter le diagramme vers la CAO ? +
PsychroView exporte le diagramme en DXF pour AutoCAD, ainsi qu’en PDF vectoriel et en PNG à la résolution de votre choix. Les tableaux de résultats s’exportent aussi vers Excel, Word et HTML.
Combien de processus puis-je enchaîner ? +
Vous pouvez commencer à calculer sans compte. Un compte gratuit enregistre vos projets et élargit les limites du mode anonyme : c’est la façon pratique d’enchaîner les processus et de modéliser tout un circuit d’air dans un même projet.
Qu’est-ce qu’un diagramme de l’air humide ? +
Le diagramme de l’air humide — aussi appelé diagramme psychrométrique, diagramme de Mollier (h-x) ou diagramme de Carrier — représente graphiquement les grandeurs d’état de l’air humide : température, teneur en eau, enthalpie et humidité relative. Les bureaux d’études fluides et les thermiciens l’utilisent pour visualiser et dimensionner les évolutions de l’air : chauffage, refroidissement, humidification, déshumidification.
Comment lire un diagramme de l’air humide ? +
Repérez la température sèche sur l’axe horizontal et montez jusqu’à la courbe d’humidité relative : ce point est l’état de l’air. La teneur en eau se lit sur l’axe de droite. En allant horizontalement vers la gauche jusqu’à la courbe de saturation, on obtient le point de rosée ; en suivant la droite oblique de température humide jusqu’à la saturation, on obtient la température humide, et une parallèle mène à l’échelle d’enthalpie. PsychroView affiche toutes ces valeurs pour chaque point tracé.
PsychroView calcule-t-il le point de rosée, la température humide et l’enthalpie ? +
Oui. Pour chaque point d’état, PsychroView calcule le point de rosée, la température humide, l’enthalpie, la teneur en eau (humidité spécifique), l’humidité relative, le volume massique et la masse volumique selon ASHRAE Fundamentals 2021. Pour une réponse rapide, les articles proposent aussi des calculateurs de point de rosée, de température humide, d’enthalpie et de teneur en eau.
Où télécharger un diagramme de l’air humide vierge en PDF ? +
Sur la page Téléchargements : des diagrammes de l’air humide vierges (Mollier h-x et Carrier) en PDF vectoriel (A4 et A3), SVG ou DXF, en unités SI et I-P. Gratuits et sans inscription.
Ressources pour les ingénieurs en génie climatique
Articles
Guides, exemples de calcul et articles techniques sur la psychrométrie et le génie climatique.
Lexique
Les termes de la psychrométrie expliqués : point de rosée, enthalpie, humidité spécifique et plus.
Fonctionnalités
Aperçu des calculs, des procédés pris en charge et des limites de chaque modèle.
Commencez maintenant — gratuitement
Aucune installation. Ouvrez l'application et commencez à calculer.
