Interaktívny
Mollierov h-x diagram
Online Mollierov h-x diagram a psychrometrická kalkulačka: zakreslite stav vzduchu, odčítajte rosný bod, teplotu mokrého teplomera a entalpiu a modelujte ohrev, chladenie aj zvlhčovanie — priamo v prehliadači.
Zadarmo bez registrácie · Beží v prehliadači, nič sa neinštaluje
- Rosný bod, mokrý teplomer, entalpia a merná vlhkosť pre ľubovoľný stav vzduchu
- Ohrev, chladenie alebo zvlhčovanie nakreslené v diagrame s výsledkom
- Mollierov alebo Carrierov diagram, jednotky SI aj I-P
Prečo PsychroView namiesto Excelu alebo starých nástrojov?
Staré riešenia
- ✗ Excel — žiadna vizualizácia, ľahká chyba vo vzorci
- ✗ Desktop SW — inštalácia, licencie, zastaraný UI
- ✗ Online kalkulačky — jeden proces, bez exportu
PsychroView
- ✓ Interaktívny diagram priamo v prehliadači
- ✓ Celý vzduchový okruh v jednom výpočte (13 procesov)
- ✓ Vektorový PDF/DXF pre technickú správu
Pozrite si aplikáciu v akcii
Skutočné vzduchotechnické výpočty — otvorte ich jedným klikom, zadarmo a bez registrácie.
Zimná prevádzka (ZZT, ohrev, vlhčenie, tepelná strata)
Vzorový pracovný súbor pre zimnú prevádzku. Prvý bod predstavuje zimnú výpočtovú teplotu, nasleduje spätné získavanie tepla, dohrev, parné vlhčenie a nakoniec uplatnenie tepelnej straty miestnosti.
Letný prevádzkový režim so zmiešavaním, chladením a krytím tepelných a vlhkostných ziskov
Vzorový projekt zobrazuje letnú prevádzku od zmiešavania vonkajšieho a vnútorného vzduchu cez podchladenie s odvlhčením a dohrev až po krytie tepelného a vlhkostného zisku.
Nástroje pre návrh vzduchotechnických jednotiek
Všetko, čo potrebujete pre psychrometrické výpočty úpravy vzduchu.
Mollierov diagram
Interaktívny h-x diagram s izočiarami, zoom, pan a tmavým režimom. Plné ovládanie rozsahu a kroku osi.
Reťazenie procesov
Ohrev, chladenie, vlhčenie, ZZT a zmiešavanie v jednom priebežnom výpočte. Viac sád procesov na porovnanie variantov vedľa seba.
Export PDF, DXF a ďalšie
Rozsiahle reporty s tabuľkou výsledkov a diagramom pre projektovú dokumentáciu. Export do PDF, ale aj DXF pre AutoCAD, Excel, Word, PowerPoint a webový HTML.
Cloudové úložisko
Projekty sa automaticky synchronizujú do cloudu s maximálnym zabezpečením. Pristupujte k nim z ľubovoľného zariadenia.
Zdieľanie odkazom
Vygenerujte read-only odkaz a zdieľajte výsledky s kolegami alebo klientom bez nutnosti registrácie.
Automatické výpočty
Aplikácia iteruje cez procesy na dosiahnutie cieľového stavu — z požiadaviek na parametre vzduchu v kombinácii so zadaním tepelnej záťaže, vlhkostnej záťaže či tepelnej straty.
Ručný posun bodov
Uchopte ktorýkoľvek bod v diagrame myšou a ťahajte — nadväzujúce procesy aj všetky výsledky sa okamžite prepočítajú.
Vzorové projekty
Predpripravené šablóny projektov, na ktorých môžete duplikáciou založiť vlastný projekt.
Klimatické dáta
Poskytujú vstupné hodnoty pre výpočty z voľne dostupných databáz. Možnosť importu vlastných klimatických dát (JSON, CSV).
Psychrometrické kalkulačky: rosný bod, mokrý teplomer, entalpia a vlhkosť
Zadajte teplotu a relatívnu vlhkosť a výsledok dostanete hneď — počíta ho rovnaké výpočtové jadro ako aplikácia PsychroView.
Kalkulačka rosného bodu
Rosný bod z teploty a relatívnej vlhkosti, so vzorcami a tabuľkou.
Kalkulačka teploty mokrého teplomera
Teplota mokrého teplomera, jej miesto v h-x diagrame a spôsob merania.
Kalkulačka entalpie vlhkého vzduchu
Merná entalpia vlhkého vzduchu v kJ/kg s tabuľkou a h-x diagramom.
Kalkulačka vlhkosti vzduchu
Merná vlhkosť, parciálny tlak pary a rosný bod — všetky vzorce krok za krokom.
Výpočty overené podľa ASHRAE Fundamentals 2021
Psychrometrické výpočty sú implementované presne podľa kapitoly 1 príručky ASHRAE Handbook — Fundamentals (SI), vrátane korekcie reálneho plynu (enhancement factor). Odchýlky oproti referenčným tabuľkám ASHRAE zostávajú pod 0,02 % pri tlaku sýtej pary, 0,08 % pri mernej vlhkosti a 0,10 kJ/kg pri entalpii — hlboko pod presnosťou bežných meracích prístrojov.
Podrobná dokumentácia zhody →Prázdne diagramy na tlač — zadarmo

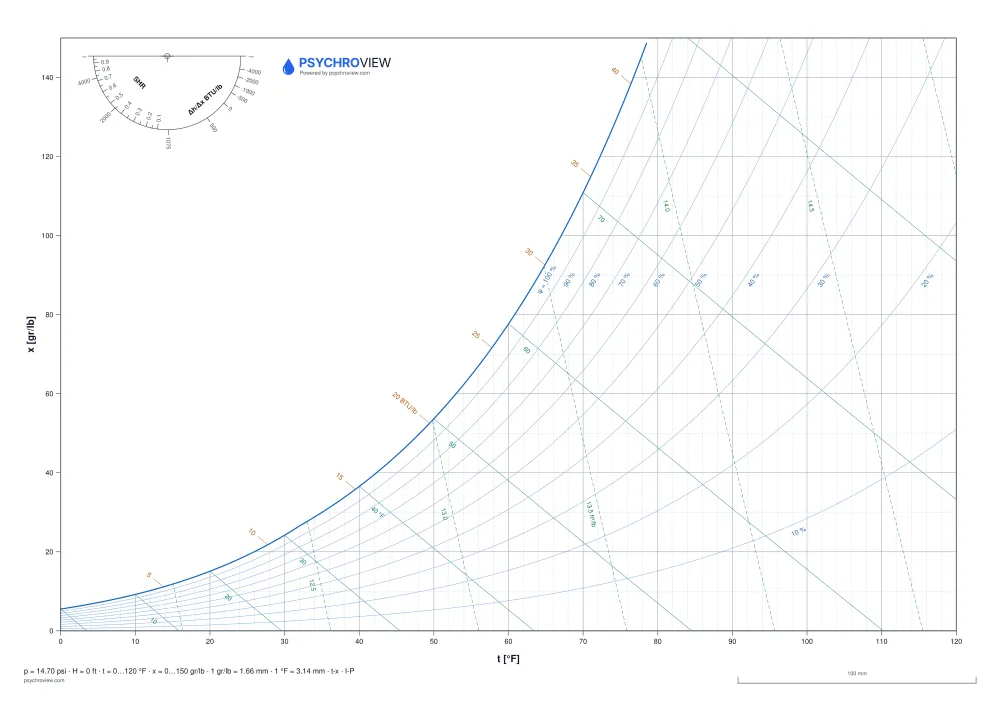

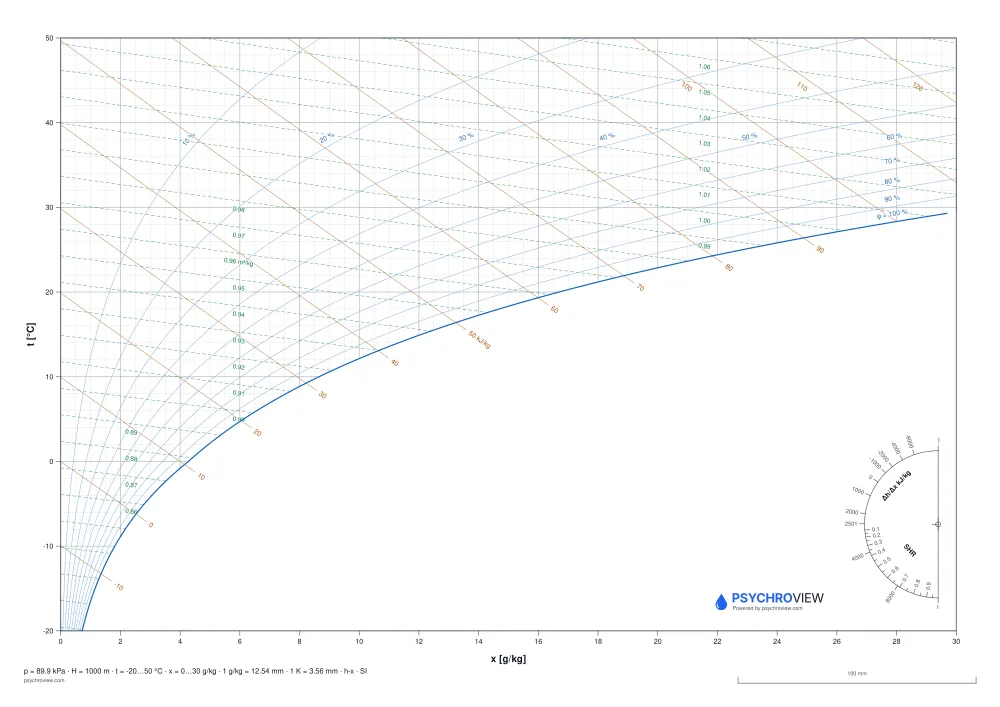

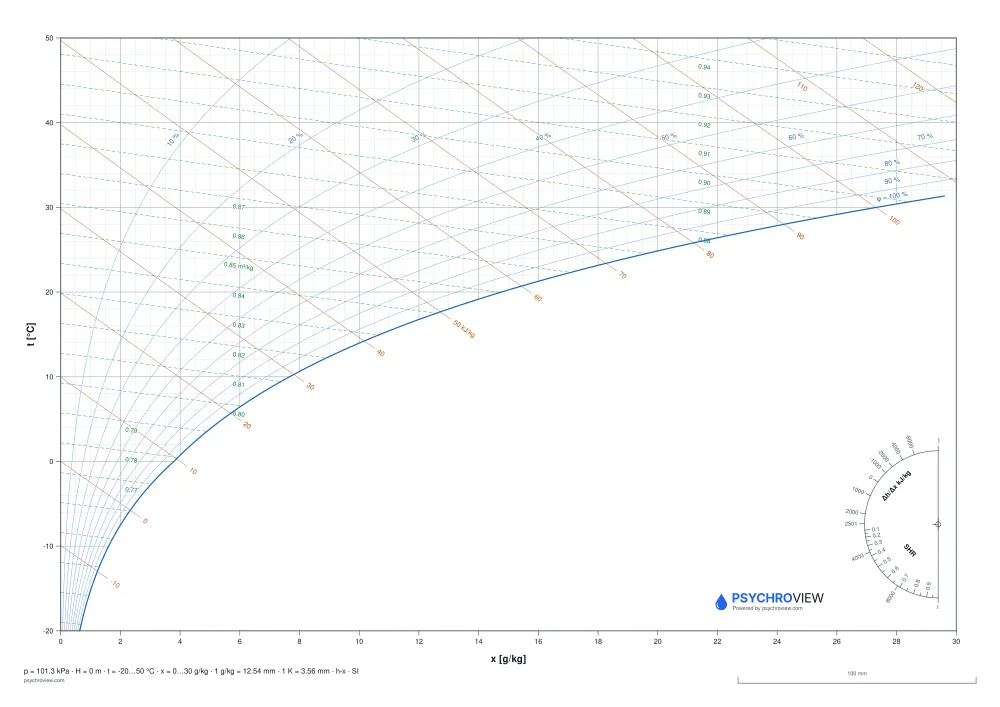

Trinásť hotových listov: Mollierov h-x aj Carrierov, SI aj I-P, hladina mora aj nadmorská výška. Vektorové PDF a SVG, bez registrácie.
Časté otázky
Je PsychroView zadarmo? +
Áno, základný prístup k diagramu je zadarmo bez registrácie. Viac funkcií získate po registrácii.
Aká norma sa používa pre výpočty? +
Výpočty sú podľa ASHRAE Fundamentals 2021, Chapter 1 (SI), rovnice Hyland-Wexler. Maximálna odchýlka tlaku sýtej pary je 0,041 %.
Môžem exportovať diagram do CAD? +
Áno, PsychroView podporuje export do DXF (AutoCAD), PDF (vektorový) a PNG.
Koľko procesov je možné zakresliť? +
Počítať môžete začať aj bez účtu. Bezplatný účet ukladá projekty a rozširuje obmedzenia anonymného režimu, takže je to praktická cesta, ako zreťaziť procesy a zostaviť celý vzduchový okruh v jednom projekte.
Je k dispozícii slovenský jazyk? +
Áno, aplikácia podporuje slovenčinu a automaticky sa prepne podľa nastavenia prehliadača.
Čo je Mollierov h-x diagram? +
Mollierov h-x diagram graficky znázorňuje stavové veličiny vlhkého vzduchu — teplotu, mernú vlhkosť, entalpiu a relatívnu vlhkosť. Projektanti vzduchotechniky v ňom zakresľujú a dimenzujú procesy úpravy vzduchu, ako je ohrev, chladenie, zvlhčovanie a odvlhčovanie.
Ako čítať Mollierov h-x diagram? +
Stav vzduchu leží v priesečníku izotermy s krivkou relatívnej vlhkosti. Mernú vlhkosť x odčítate na osi x, entalpiu h na šikmých izoentalpách. Pri konštantnej mernej vlhkosti dôjdete ku krivke nasýtenia (φ = 100 %) v rosnom bode; po izoentalpe ku krivke nasýtenia nájdete teplotu mokrého teplomera. PsychroView tieto hodnoty ukáže pre každý zakreslený bod.
Vie PsychroView vypočítať rosný bod, teplotu mokrého teplomera a entalpiu? +
Áno. Pre každý stavový bod PsychroView počíta rosný bod, teplotu mokrého teplomera, entalpiu, mernú vlhkosť, relatívnu vlhkosť, merný objem a hustotu podľa ASHRAE Fundamentals 2021. Pre rýchlu jednotlivú odpoveď slúžia aj kalkulačky rosného bodu, mokrého teplomera, entalpie a vlhkosti v článkoch.
Kde stiahnem prázdny Mollierov diagram v PDF? +
Na stránke Na stiahnutie: prázdne Mollierove h-x a Carrierove diagramy ako vektorové PDF (A4 a A3), SVG alebo DXF, v jednotkách SI aj I-P. Zadarmo a bez registrácie.
