Das interaktive hx-Diagramm
für TGA-Planer

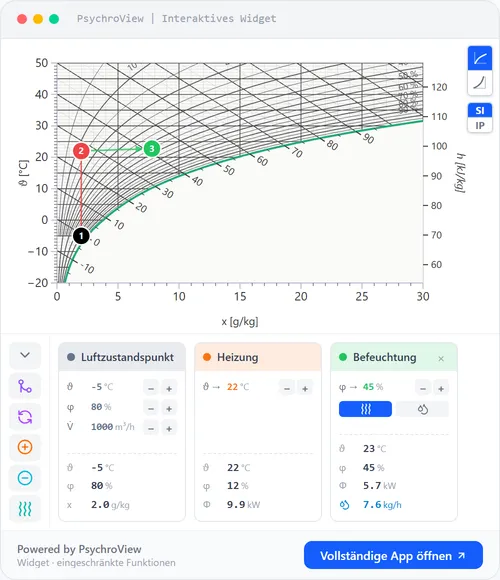

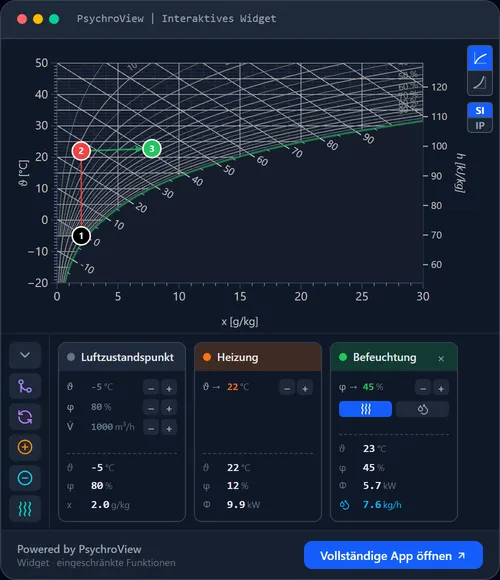

Online-Rechner und interaktives hx-Diagramm nach Mollier: Zustandspunkt eintragen, Taupunkt, Feuchtkugeltemperatur und Enthalpie ablesen, Erhitzen, Kühlen und Befeuchten abbilden — direkt im Browser.
Kostenlos, ohne Registrierung · Läuft im Browser, nichts zu installieren
- Taupunkt, Feuchtkugeltemperatur, Enthalpie und Wassergehalt für jeden Luftzustand
- Heizen, Kühlen oder Befeuchten im Diagramm mit Ergebnis
- hx-Diagramm nach Mollier oder Carrier, SI- oder I-P-Einheiten
Warum PsychroView statt Excel oder veralteter Software?
Bisherige Lösungen
- ✗ Excel-Tabellen — keine Visualisierung, fehleranfällig bei Formeln
- ✗ Desktop-Software — Installation, Lizenzverwaltung, veraltete Oberfläche
- ✗ Einfache Online-Rechner — nur ein Prozess, kein Export
PsychroView
- ✓ Interaktives h,x-Diagramm direkt im Browser
- ✓ Die komplette Prozesskette in einer Berechnung (13 Prozesse)
- ✓ Vektor-PDF und DXF für die Projektdokumentation
Sehen Sie die App in Aktion
Echte RLT-Berechnungen — mit einem Klick geöffnet, kostenlos und ohne Registrierung.
Winterbetrieb (WRG, Heizen, Befeuchten, Wärmeverlust)
Beispiel-Arbeitsdatei für den Winterbetrieb. Der erste Punkt steht für die winterliche Auslegungstemperatur, es folgen Wärmerückgewinnung, Nacherwärmung, Dampfbefeuchtung und abschließend der Wärmeverlust des Raums.
Sommerbetrieb mit Mischung, Kühlung und Deckung der Wärme- und Feuchtelasten
Das Beispielprojekt zeigt den Sommerbetrieb von der Mischung von Außen- und Umluft über Kühlung mit Entfeuchtung und Nacherwärmung bis zur Deckung der Wärme- und Feuchtelast.
Werkzeuge für die Auslegung von RLT-Anlagen
Alles, was Sie für psychrometrische Berechnungen in der Luftaufbereitung brauchen.
Mollier-Diagramm
Interaktives h,x-Diagramm mit Isolinien, Zoom, verschiebbarem Bildausschnitt und Dunkelmodus. Achsenbereich und Skalenschritt frei einstellbar.
Prozesskette
Heizen, Kühlen, Befeuchten, Wärmerückgewinnung und Mischen in einer durchgehenden Berechnung. Mehrere Prozesssätze für den Variantenvergleich.
Export als PDF, DXF u. v. m.
Ausführliche technische Berichte mit Ergebnistabelle und Diagramm für die Projektdokumentation. Export als Vektor-PDF, dazu DXF für AutoCAD, Excel, Word, PowerPoint und HTML.
Cloud-Speicher
Ihre Projekte werden automatisch und sicher in der Cloud gespeichert – Zugriff von jedem Gerät.
Teilen per Link
Erstellen Sie einen schreibgeschützten Link und teilen Sie Ergebnisse mit Kollegen oder Auftraggebern – ganz ohne Registrierung.
Automatische Zielwert-Berechnung
PsychroView iteriert die Prozesskette bis zum gewünschten Luftzustand – aus den geforderten Luftparametern kombiniert mit Heizlast, Feuchtelast oder Wärmeverlust.
Punkte direkt im Diagramm verschieben
Ziehen Sie einen beliebigen Zustandspunkt mit der Maus – nachgelagerte Prozesse und alle Ergebnisse werden sofort neu berechnet.
Beispielprojekte
Vorgefertigte Projektvorlagen, die Sie duplizieren und als Ausgangspunkt für Ihr eigenes Projekt nutzen.
Klimadaten
Auslegungsdaten aus frei verfügbaren Quellen direkt in der App – eigene Klimadaten importieren Sie als JSON oder CSV.
Psychrometrische Rechner: Taupunkt, Feuchtkugeltemperatur, Enthalpie und Wassergehalt
Temperatur und relative Feuchte eingeben und sofort das Ergebnis sehen — berechnet vom selben Rechenkern wie die PsychroView-App.
Taupunkt berechnen
Taupunkt aus Temperatur und relativer Feuchte, mit Formeln und Tabelle.
Feuchtkugeltemperatur berechnen
Feuchtkugeltemperatur, ihr Ort im h,x-Diagramm und die Messung.
Enthalpie feuchter Luft berechnen
Spezifische Enthalpie feuchter Luft in kJ/kg, mit Tabelle und h,x-Diagramm.
Luftfeuchtigkeit berechnen
Wassergehalt, Dampfdruck und Taupunkt — alle psychrometrischen Formeln Schritt für Schritt.
Berechnungen verifiziert nach ASHRAE Fundamentals 2021
Die psychrometrischen Berechnungen sind exakt nach Kapitel 1 des ASHRAE Handbook — Fundamentals (SI) umgesetzt, inklusive Realgas-Korrektur (Enhancement-Faktor). Die Abweichungen gegenüber den ASHRAE-Referenztabellen bleiben unter 0,02 % beim Sättigungsdruck, 0,08 % bei der absoluten Feuchte und 0,10 kJ/kg bei der Enthalpie — weit innerhalb der Genauigkeit üblicher Messgeräte.
Zur vollständigen Konformitätsdokumentation →Leere Diagramme zum Ausdrucken — kostenlos
Dreizehn fertige Blätter: Mollier h,x und Carrier, SI und I-P, Meereshöhe und Höhenlagen. Vektor-PDF und SVG, ohne Registrierung.
Häufige Fragen
Was kostet PsychroView? +
Der Basiszugang zum Diagramm ist kostenlos und ohne Registrierung nutzbar. Nach der Registrierung stehen weitere Funktionen zur Verfügung.
Nach welcher Norm rechnet PsychroView? +
Die Berechnungen folgen ASHRAE Fundamentals 2021, Kapitel 1 (SI), mit den Hyland-Wexler-Gleichungen. Die maximale Abweichung des Sättigungsdampfdrucks gegenüber den Referenztabellen beträgt 0,041 %.
Wie exportiere ich das h,x-Diagramm nach CAD? +
PsychroView exportiert das Diagramm als DXF für AutoCAD sowie als Vektor-PDF und PNG in beliebiger Auflösung. Ergebnistabellen lassen sich zusätzlich nach Excel, Word und HTML ausgeben.
Wie viele Prozesse kann ich verketten? +
Rechnen können Sie auch ohne Konto. Ein kostenloses Konto speichert Ihre Projekte und erweitert die Grenzen des anonymen Modus – so lassen sich Prozesse verketten und der gesamte Luftkreislauf in einem Projekt abbilden.
Welche Klimadaten für Deutschland sind enthalten? +
Die App enthält Auslegungsdaten von über 500 DWD-Stationen, darunter die Norm-Außentemperatur nach DIN/EN 12831 und Sommer-Perzentile – inklusive PLZ-Suche. Für Österreich stehen GeoSphere-Stationen bereit; eigene Klimadaten importieren Sie als JSON oder CSV.
Was ist ein hx-Diagramm (Mollier-h,x-Diagramm)? +
Das Mollier-h,x-Diagramm stellt die Zustandsgrößen feuchter Luft – Temperatur, Wassergehalt, Enthalpie und relative Feuchte – grafisch dar. Planer der Raumlufttechnik nutzen es, um Zustandsänderungen wie Heizen, Kühlen, Be- und Entfeuchten nachvollziehbar darzustellen und auszulegen.
Wie lese ich ein hx-Diagramm? +
Den Zustandspunkt finden Sie am Schnittpunkt der Isotherme mit der Kurve der relativen Feuchte. Den Wassergehalt x lesen Sie an der x-Achse ab, die Enthalpie h an den schrägen h-Linien. Folgt man bei konstantem Wassergehalt der Linie bis zur Sättigungslinie (φ = 100 %), erhält man den Taupunkt; entlang der Linie konstanter Enthalpie bis zur Sättigungslinie die Kühlgrenztemperatur, die näherungsweise der Feuchtkugeltemperatur entspricht. PsychroView gibt alle diese Werte für jeden gezeichneten Punkt aus.
Kann PsychroView Taupunkt, Feuchtkugeltemperatur und Enthalpie berechnen? +
Ja. Für jeden Zustandspunkt berechnet PsychroView Taupunkt, Feuchtkugeltemperatur, Enthalpie, Wassergehalt, relative Feuchte, spezifisches Volumen und Dichte nach ASHRAE Fundamentals 2021. Für eine schnelle Einzelantwort gibt es in den Ratgeber-Artikeln zusätzlich Rechner für Taupunkt, Feuchtkugeltemperatur, Enthalpie und Wassergehalt.
Gibt es das hx-Diagramm als PDF zum Ausdrucken? +
Ja, auf der Seite „Downloads“: leere Mollier-h,x- und Carrier-Diagramme als Vektor-PDF (A4 und A3), SVG oder DXF, in SI- und I-P-Einheiten. Kostenlos und ohne Registrierung.
Lernressourcen für TGA-Planer
Jetzt starten — kostenlos
Keine Installation. Öffnen Sie die App und beginnen Sie zu rechnen.
